GRIDFLEX（アルミ製スラブ型枠）

自由度の高いスラブ型枠システムで、労働生産性の改善と高い安全性を提供します。

『GRIDFLEX（アルミ製スラブ型枠）』は、自由度の高いスラブ型枠システムで、労働生産性の改善と高い安全性を提供します。メインのパネルはアルミ製で軽量設計されている為、持ち運びが簡単 - 従って、手作業が可能です。また、施工歩掛りのアップを実現します。

根太材（丸パイプ）・大引材（端太角）が一体化されたパネルの為、在来工法で従来必要とされていた根太材や大引材は不要、作業の短縮化を実現します。

GRIDFLEX（アルミ製スラブ型枠）の特徴

■安全・簡単な組立手順
グリッドフレックスは、安全に組立が可能です。

-下からパネルを安全に引っかけ（シャッタリングエイドを用いて押し上げて配置）
-下からの組立作業が完了後、グリッドフレックスパネルが敷き込まれると固定完了

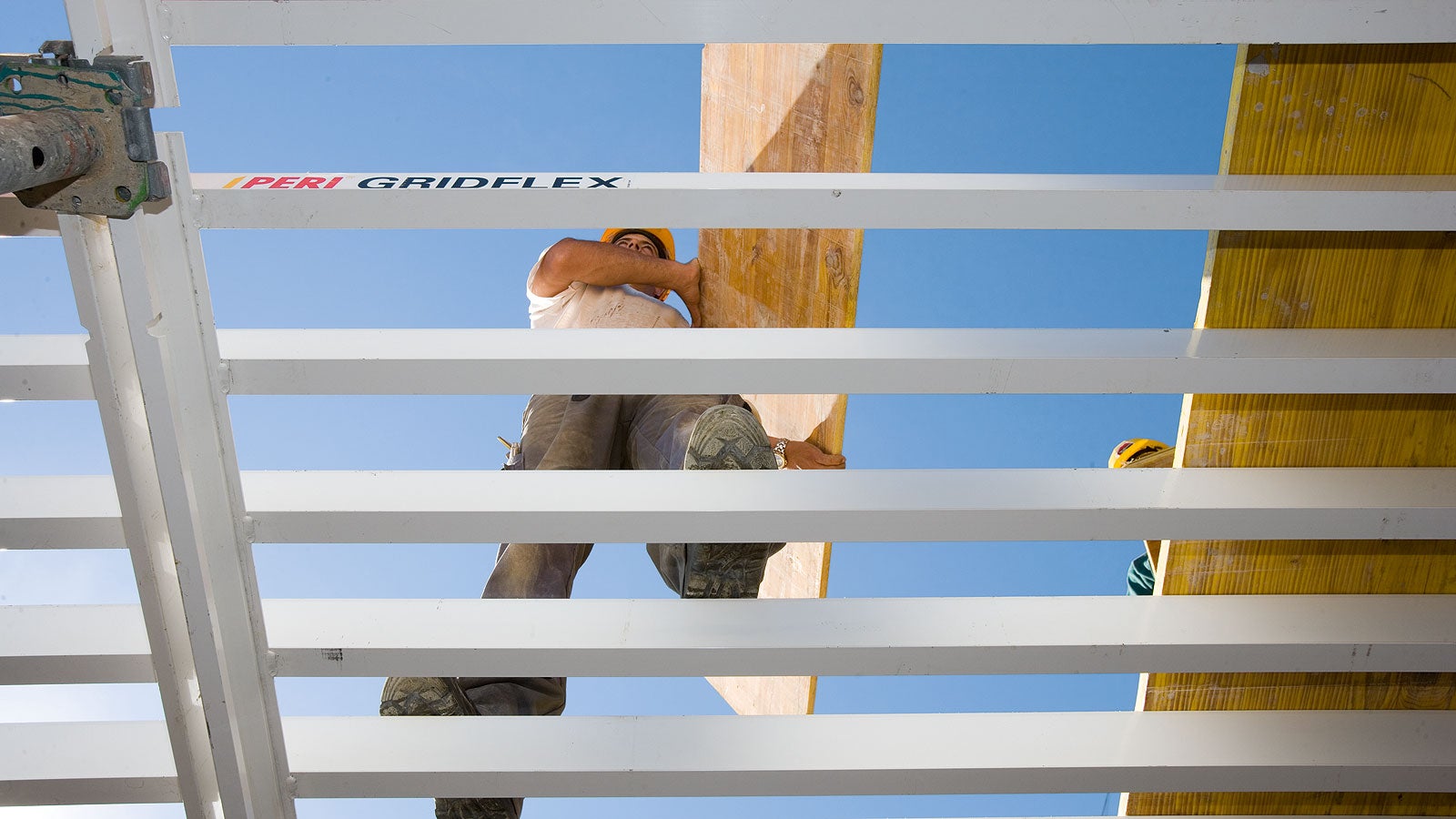

-安全にアクセスして型枠合板取付作業を実行することが可能

■3つの主要部材
主な組立作業は、わずか3つの主要部材で可能です。

   - プロップとプロップヘッド GFH
   - 標準パネル GFP
   - 型枠合板

「標準パネル GFP 200cm x 100cm」の重量：20.3 kg（平米あたりの重量：10 kg/m²）

■フィラーエリアも柔軟かつシンプル
グリッドフレックスのシステムの特徴として、縦・横両方向での部材の二方向調整が可能です。
各建物サイズに合わせて調整が必要な部分も、調整パネルにより迅速な対応が可能です。

GRIDFLEXのパネルは、種類別に異なる色（白色、赤色、黄色）で製造されています。

- 白色：標準パネル
- 赤色：短手調整用
- 黄色：長手調整用

■型枠合板も自由に選択可能
御客様は、型枠合板を自由に選択可能
型枠合板は、釘で直接グリッドフレックスパネルに固定が可能です

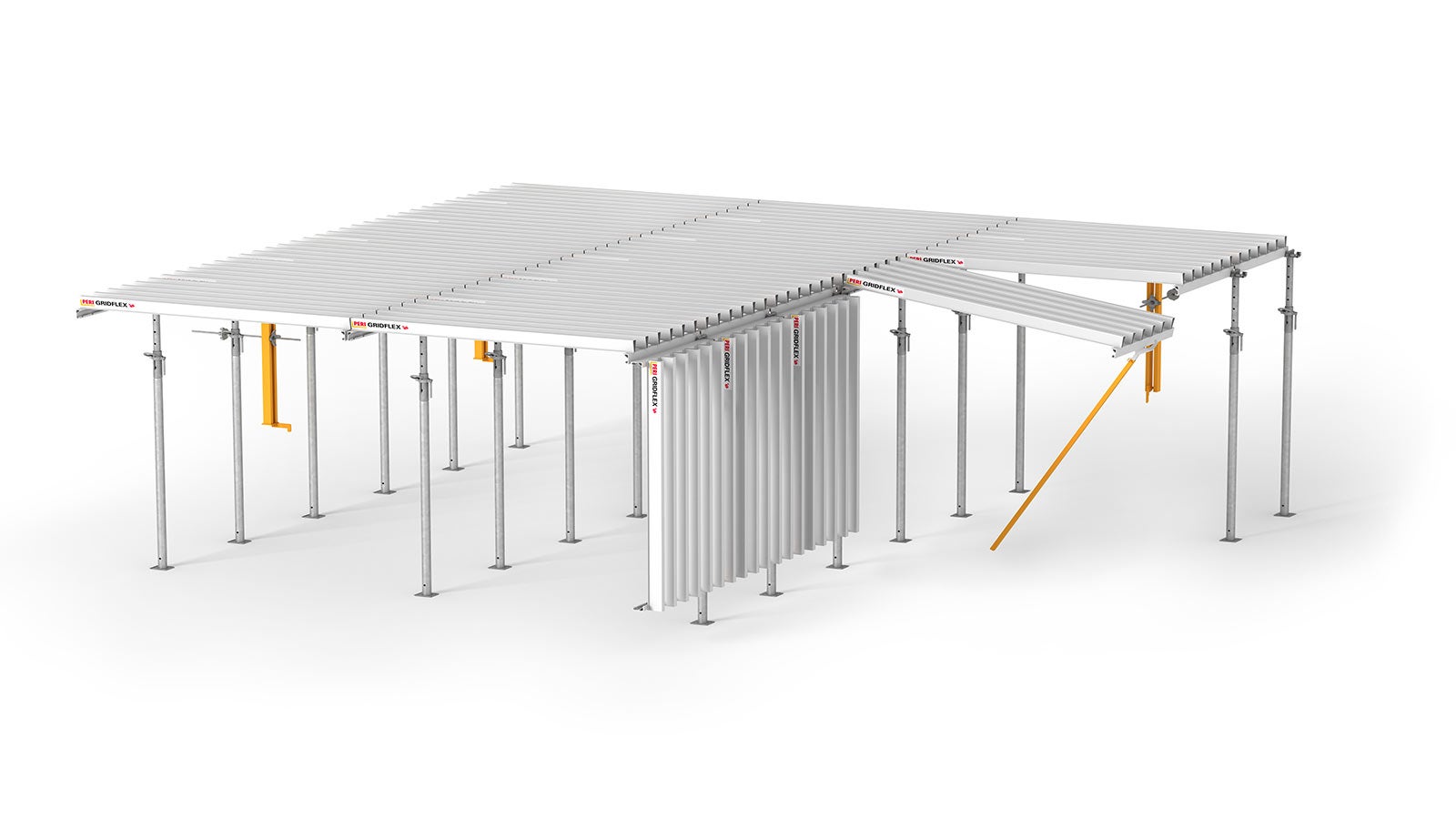

柔軟で効率的なスラブ型枠により、作業の安全性が最も高く、最も簡単な組み立てが可能

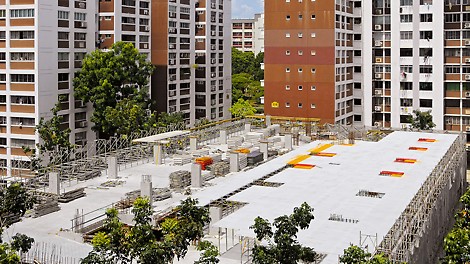

調整パネル（赤色と黄色）により、高い柔軟性を実現

・短手調整パネル GFC（200cm x 100cm）
・長手調整パネル GFL（150cm x 100cm）
・長手調整パネル GFL（183cm x 20cm）

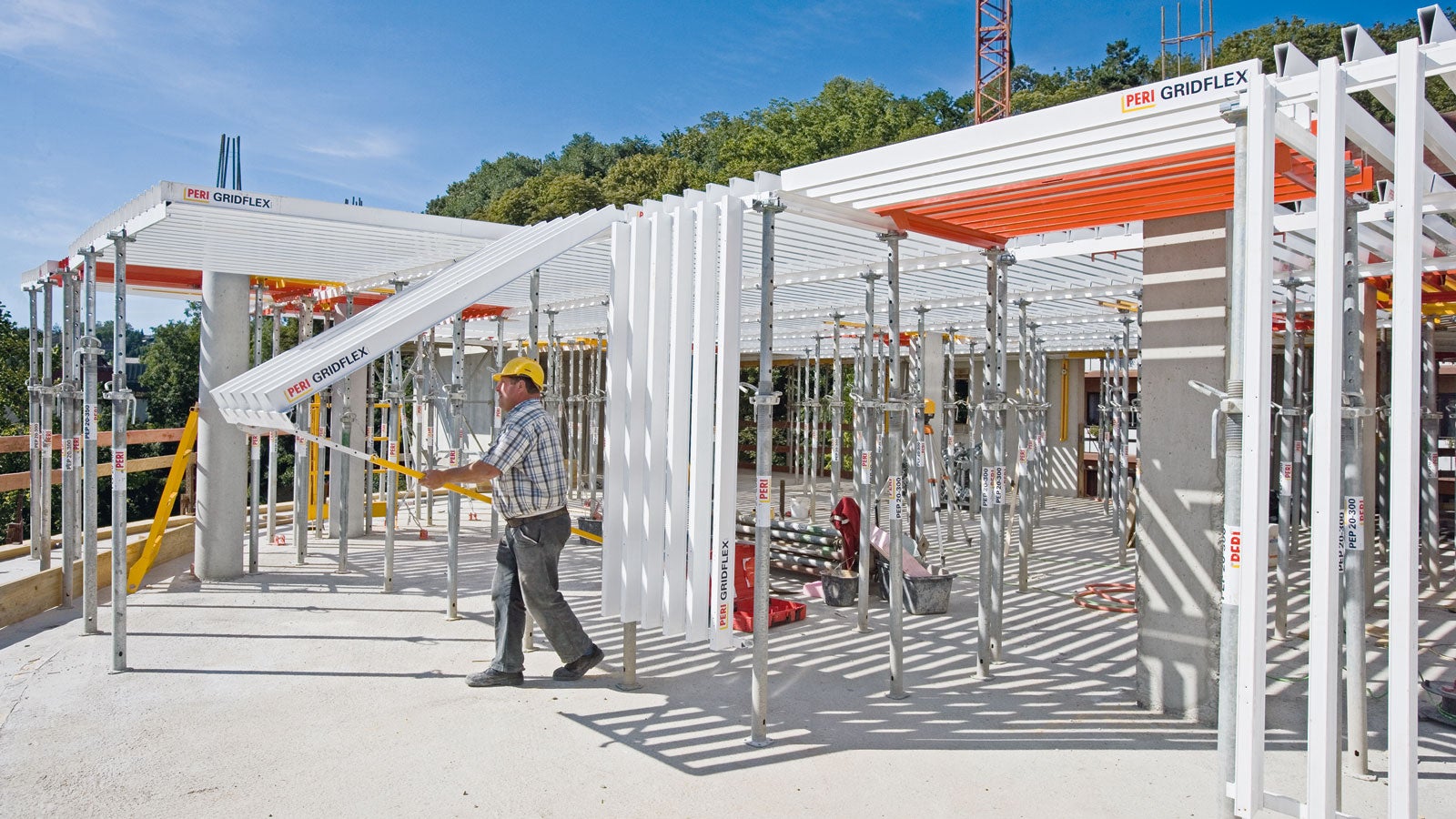

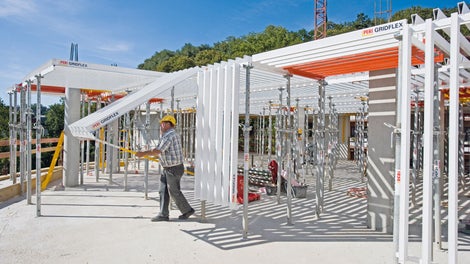

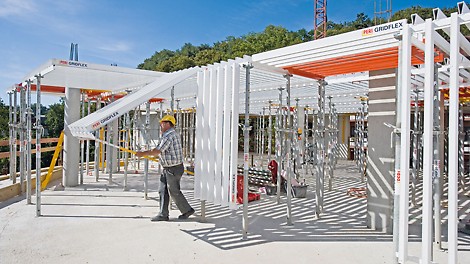

シャッタリングエイドを使用し、標準パネルを下から押し上げるだけです。その後、プロップヘッド付きの支保工をパネルにセットし、垂直に立てます。この手順は、シンプルな手順の為、組立のミスを防止できます。

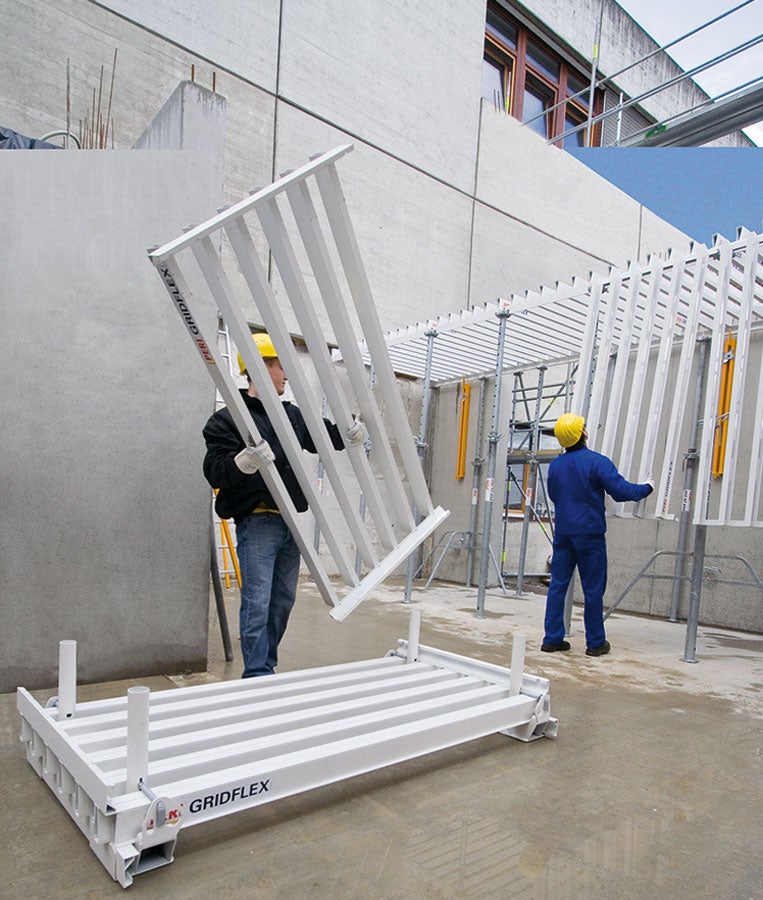

軽量設計されている為、手作業での持ち運びが簡単に行える為、安全に組立や解体を行うことができます。
縦方向（ビーム）の間隔は（13cm）のため、パネルをプロップヘッドに確実に取付けた状態であれば、現場作業員は安全に作業を行うことができます。
