The universal lightweight formwork for walls, columns and slabs

DUO System Formwork

DUO System Formwork（軽量樹脂製型枠）

「壁と柱、そしてスラブにも使用できる」というコンセプトの最新の軽量樹脂製システム型枠です。

『DUO System Formwork（軽量樹脂製型枠）』は、新しい素材を原料としているため、軽量で部材数も少なく、取扱いも簡単です。型枠パネル、支持パネル、コネクタは、軽量でありながら高い強度、剛性、耐荷重性を備えた特殊な繊維強化複合材で製造されています。

PERI（ペリー）では、長年にわたり繊維強化複合材製品の分野で研究開発を行ってまいりました。この過程で弊社は、この材料を建設工学の分野で実用化することに注力してまいりました。この結果、この複合材料を使用した型枠を開発しました。

型枠パネルを含めたほぼ全ての製品は、この繊維強化複合材を原料としています。材料の検討のほか、簡単な取扱い方法の確立も製品開発の大きなポイントでした。「組立て方法はわかりやすく」、「工具を使わなくていいように」、そして「型枠作業の経験が浅くても効率よく作業ができるように」が考えられています。壁や柱、スラブのように、施工箇所が変わってもほとんどの部材は共通の仕様です。

『DUO System Formwork（軽量樹脂製型枠）』は、次のような用途にお使いいただけます。

壁用

高さ（5.40m）まで
壁厚（15cm～40cm）
最大圧力（50kN/㎡）生コンクリート用

スラブ用

厚さ（30cm）まで

柱用

断面（15cm～55cm、5cmピッチ）
最大圧力（80kN/㎡）生コンクリート用

基礎用

高さ（90cm）まで

【NETIS登録】

2023年4月20日にNETISに登録されました。
＜NETIS登録番号：KT-230004-A＞

DUO System Formwork（軽量樹脂製型枠）の特徴

ユニバーサルな仕様
さまざまな形状をした壁や柱、そしてスラブにも使用できるシステム
人間工学に基づいた形状
クレーン不要な軽量パネル、わかりやすい仕様
簡単、迅速、低騒音
シンプルでハンマーを使用しない静かで簡単な作業
クレーン不要の設置工程
軽量化による高い生産性と人間工学に基づいた操作

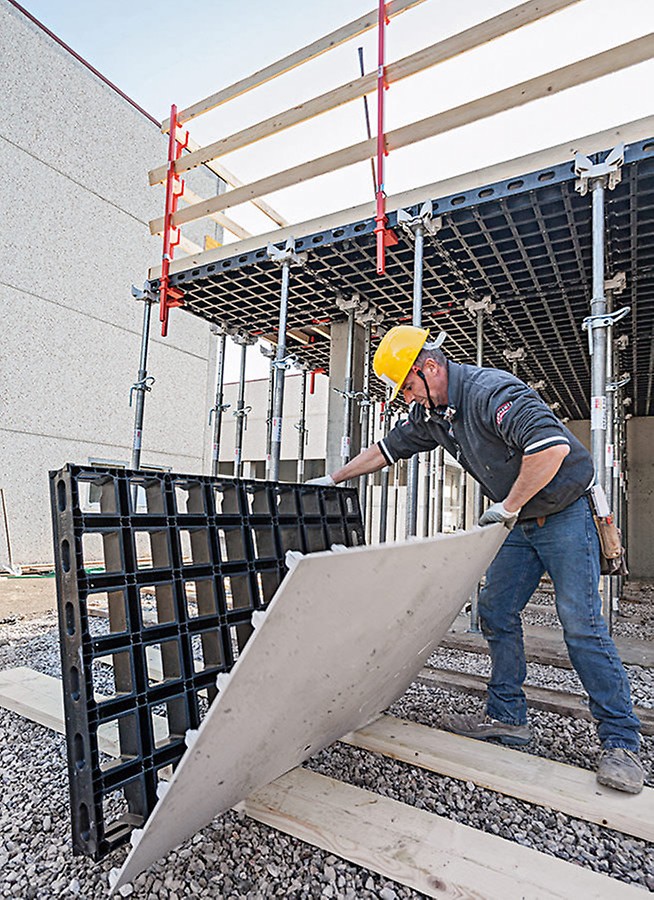

面板交換も簡単に
特別なスキルは不要。ビスのみで取付可能
NETIS登録
2023年4月20日にNETISに登録
＜NETIS登録番号：KT-230004-A＞

最大限の耐久性と操作性

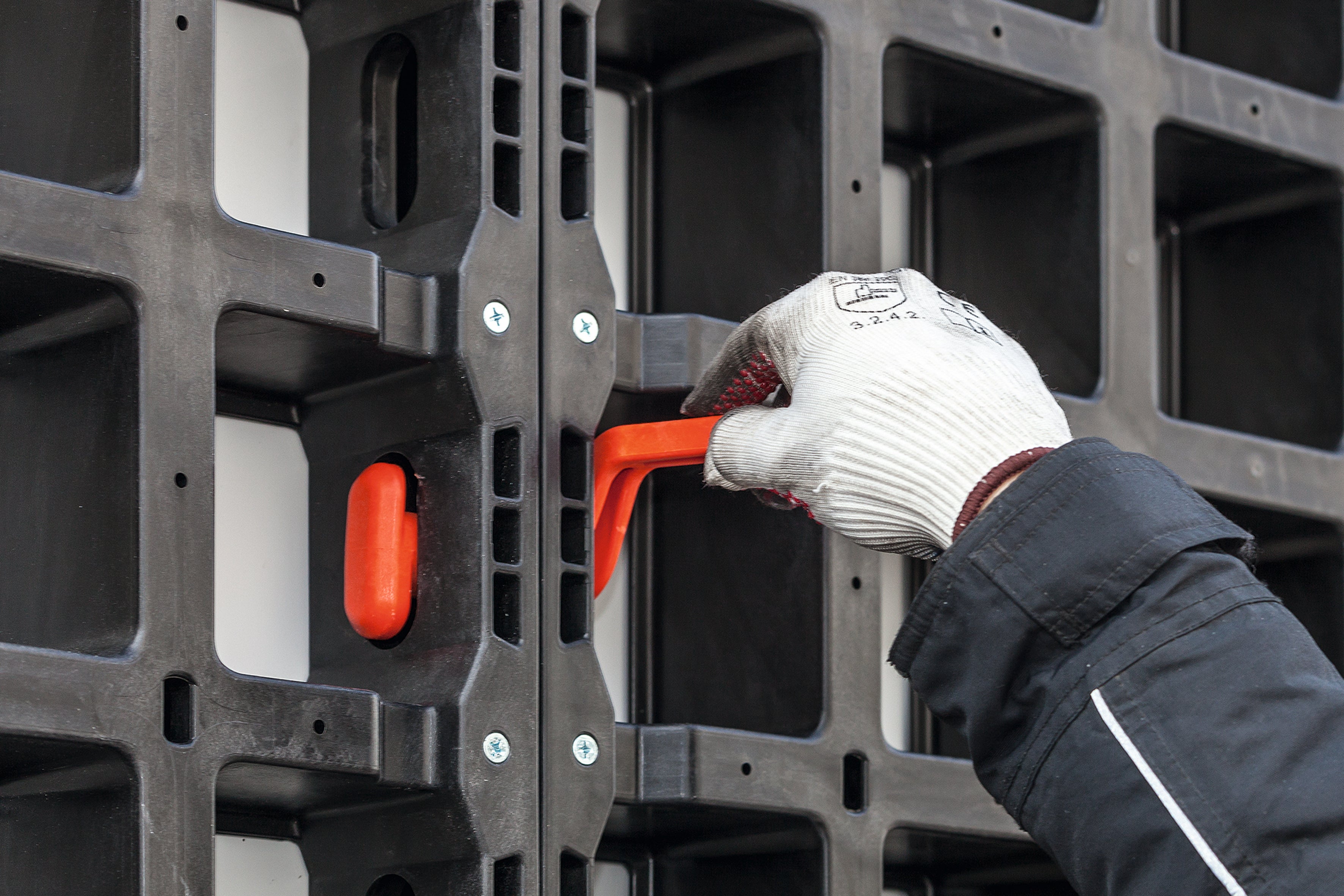

DUO System Formwork（軽量樹脂製型枠）は、軽量設計なので現場での取り扱いが簡単（パネル同士は、カプラーで締め付けるだけ）
使いやすさ

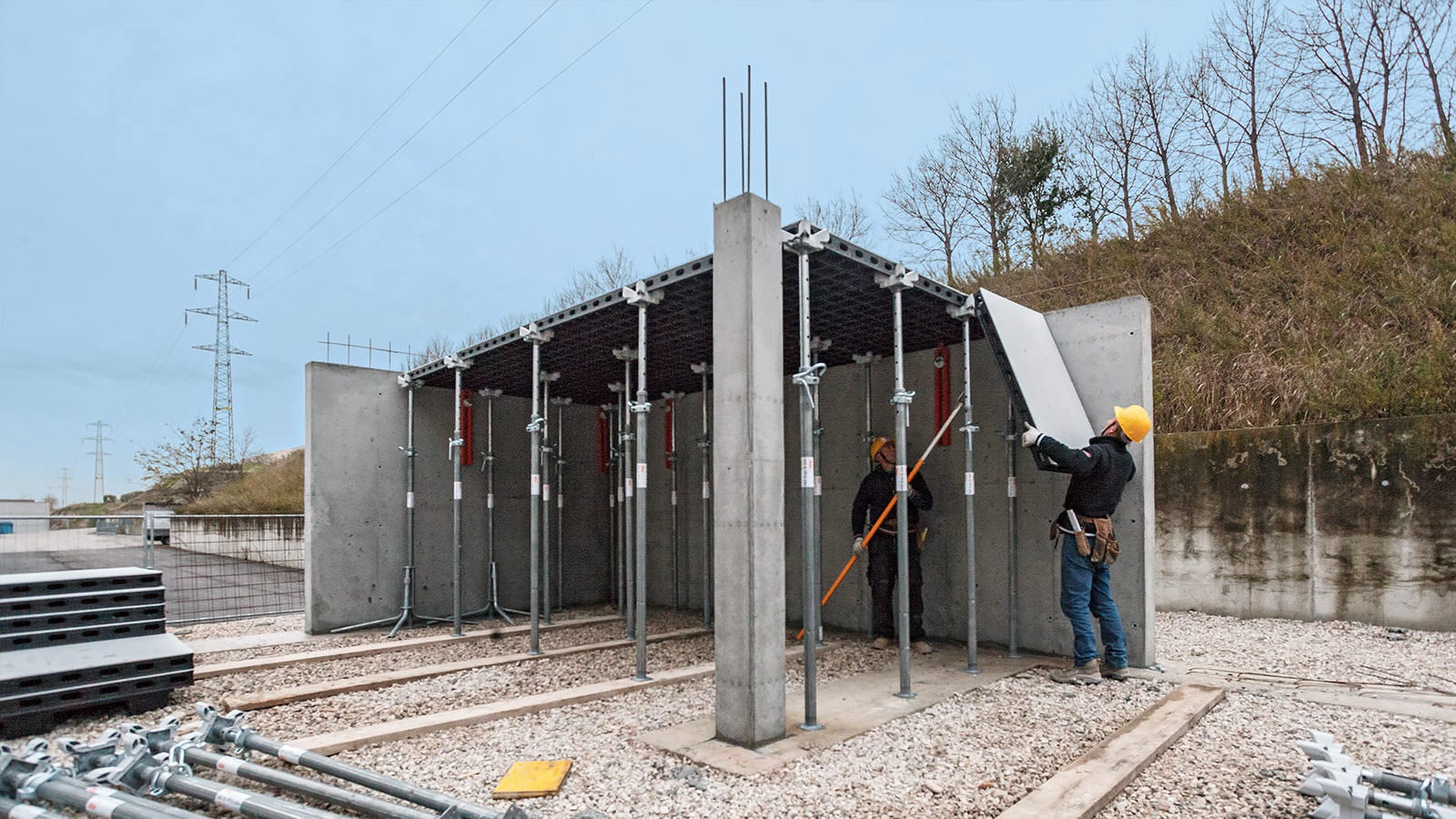

PERI は、DUO System Formwork（軽量樹脂製型枠）をできるだけ使いやすく直感的に使えるように設計しました。スラブを形成するとき、作業は完全に下側の安全な位置から実行されます。パネルは、フックに引っ掛けて上向きに回転させるだけです。
長寿命の製品

型枠ライニングは、最大100回使用出来、また最小限の工具で簡単に交換が可能

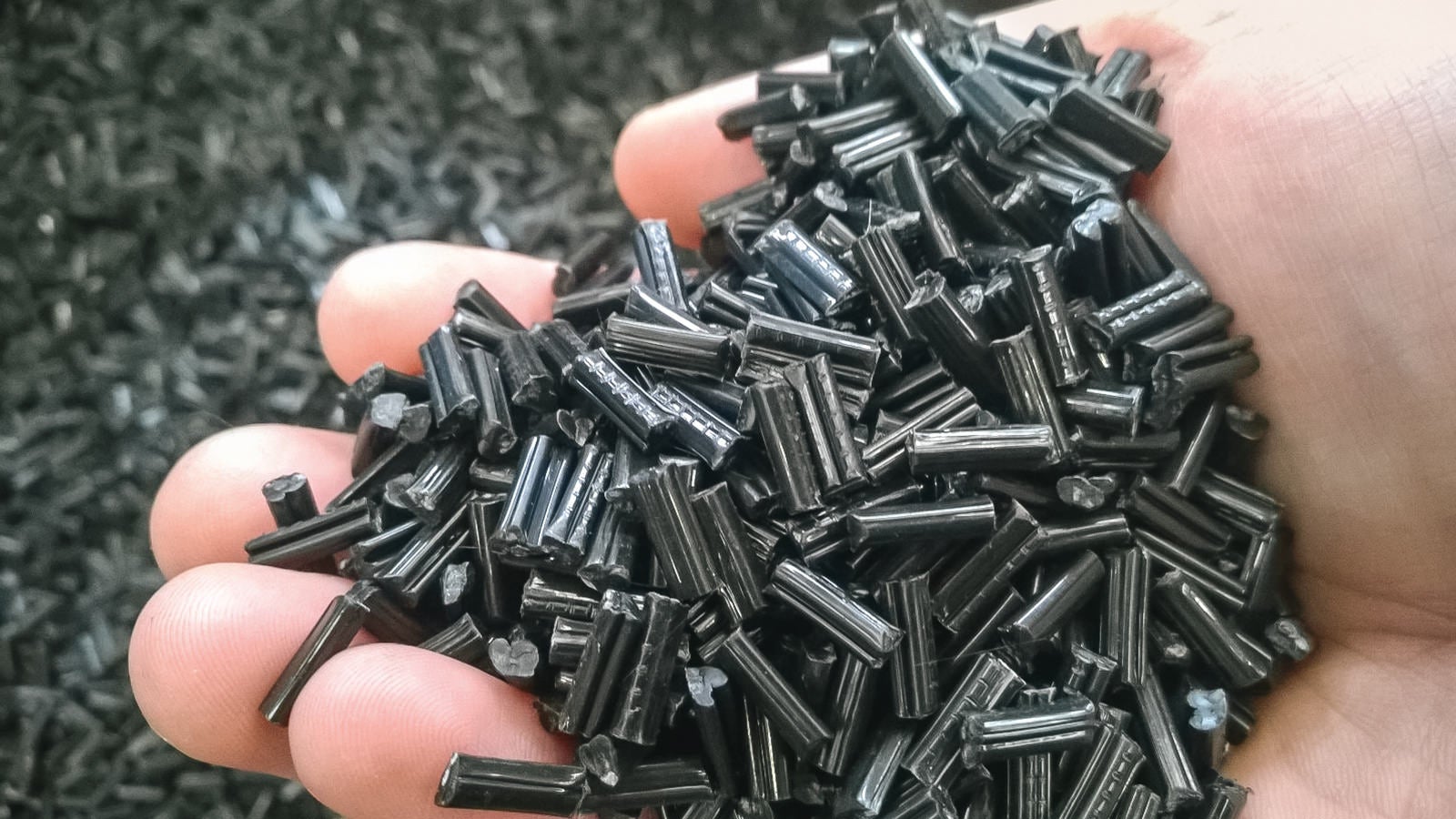

最先端の材料

この素材はポリマーをベースとした繊維複合材で非常に丈夫です。収縮、膨張、錆びることもありません。
