Flexible girder wall formwork, also for high-grade architectural concrete surfaces.<br/>

VARIO GT24 Wall Formwork

VARIO GT24 Wall Formwork（バリオ壁型枠）

GT24 Girder（型枠用ビーム材）を使用した調整可能なスロット・継手金具を用いたトラスビーム壁型枠システムです。

『VARIO GT24 Wall Formwork（バリオ壁型枠）』は、あらゆるデザイン・施工条件に対応する汎用性のある大型壁型枠システムです。

ベースとなる標準システム構成部材は、機能性が高く一度ご使用頂けば、従来の在来工法に比べていかに設計・準備・パネル組立が簡単であるか、また、どれだけ簡略化されるかを実感頂けます。産業構造物、住宅構造物、橋台から擁壁、複雑な構造形状に至るまで、VARIO GT24 Wall Formwork（バリオ壁型枠）は各種レイアウトに対応します。

VARIO GT24 Wall Formwork（バリオ壁型枠）を使用することにより、各プロジェクトに応じた寸法のパネルを正確に組み立てることができ、以下の条件設定が可能です。

- 合板のタイプ・サイズ
- 合板固定方法
- パネルの幅・高さ
- 垂直・水平タイロッド設置間隔
- 許容コンクリート側圧

また、低コストにスピーディーに、簡単にパネルを延長するための部材として、【バリオ延長スプライス24】を用意しており、高さ（11.00m）まで延長が可能です。

曲げ強度の高い接続材をパネルと一直線になるように配置します。スプライスは、二部品で構成されているためウィングナット2つで迅速に接続できます。

VARIO GT24 Wall Formwork（バリオ壁型枠）の特徴

PERI GT24 Girder（型枠用ビーム材）を使用した壁型枠システム

次のような条件設定が可能：

合板のタイプとサイズ
合板の固定方法
パネルの幅・高さ
パネル高さの変更位置
PERI GT24 Girder（型枠用ビーム材）の長さ・設置間隔
スチールウェールの位置・断面形状・長さ
許容コンクリート側圧
垂直/水平タイロッド設置間隔
パネル形状：直線・カーブ・角度付き

また、PERI GT24 Girder（型枠用ビーム材）は、耐久性と維持管理に重点を置いています。

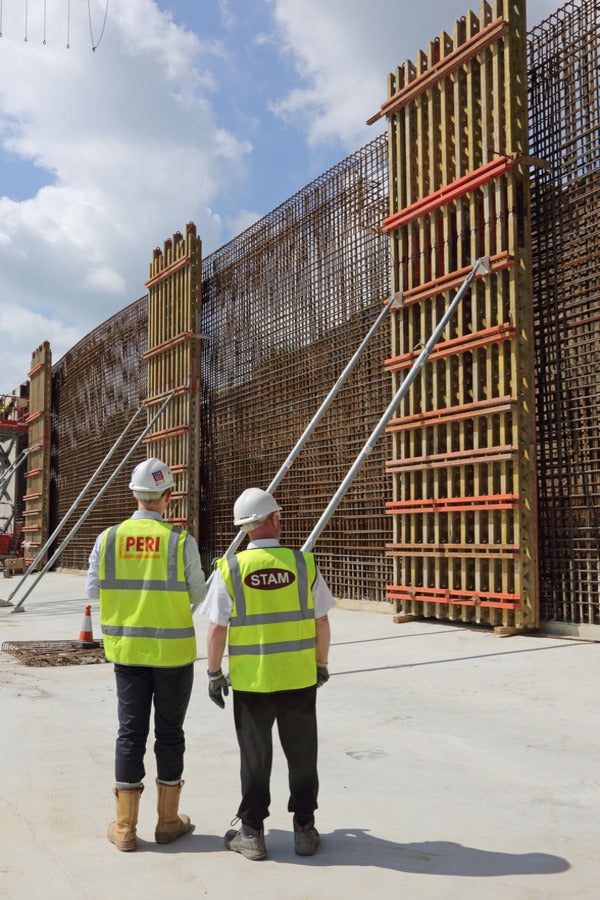

あらゆる要件に適応可能

型枠のガーダーとウェーラーの可変配置

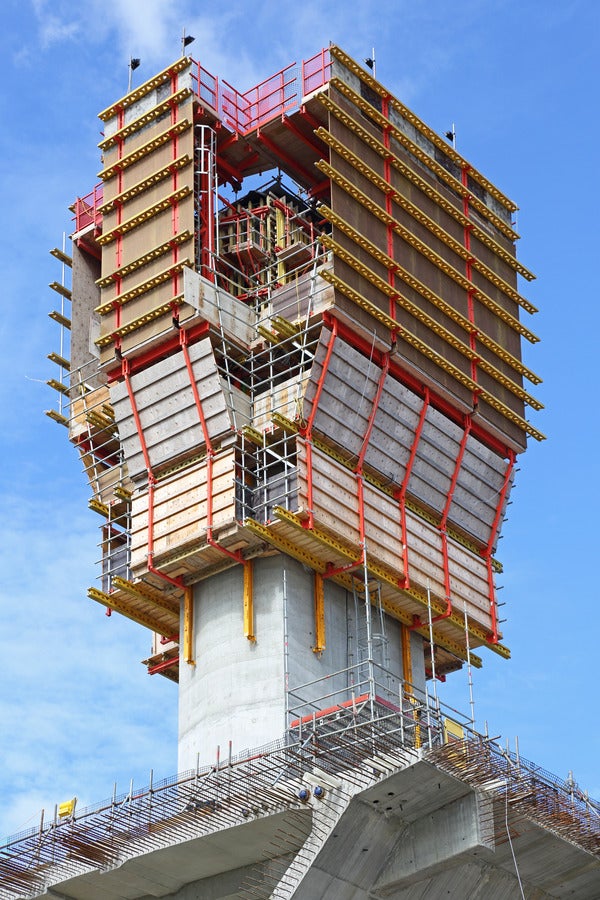

建築コンクリート施工にも対応

高級建築コンクリート面にも使用できる柔軟な壁型枠

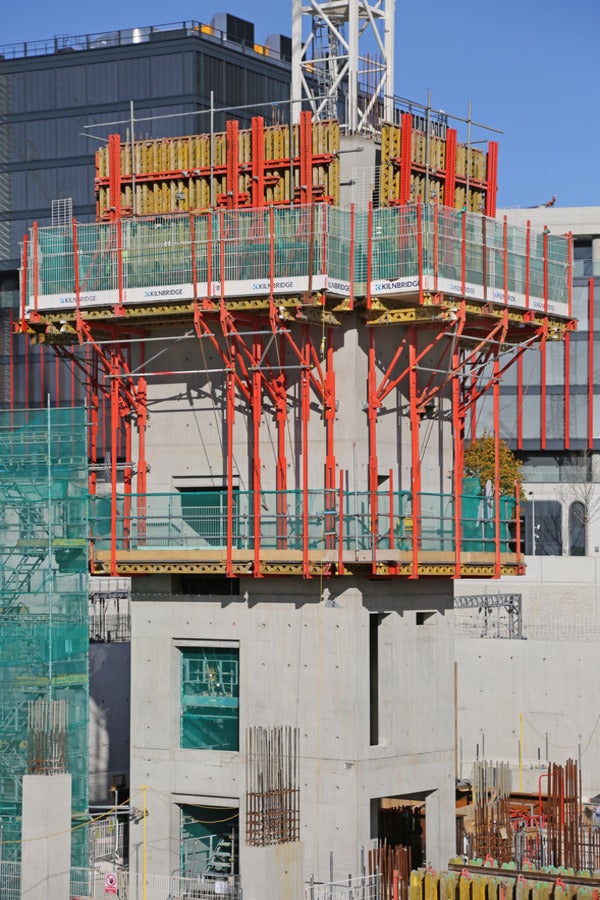

継続的な調整

ウェーラーとカップリングの細長い穴を通して、面一で整列したしっかりとしたパネル接続を実現
FORMWORK | PERI VARIOKIT VIL (EN)

PERI は、ヨーロッパ最大のインフラストラクチャー・プロジェクトの 1 つにおいて、橋台、高い橋脚、増分進水地下室の建設、上部構造用の外部、内部、スラブ型枠に適切な VARIOKIT 型枠ソリューションを提供
